鋼管杭 地盤改良

地盤調査の結果がおもわしく無く、直接基礎では地盤の耐力不足と判定され小口径の鋼管杭により
地盤補強を行う事になりました。
上部の粘土層では耐力不足、耐力のある砂質土まで9.3mの杭を26本、打ち込みます。

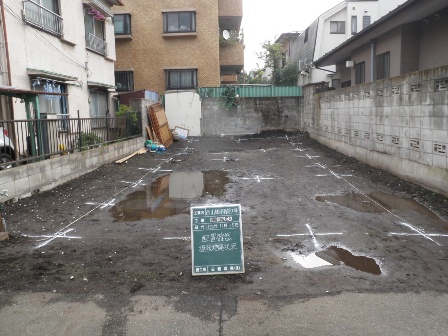

 26本の杭の位置です。

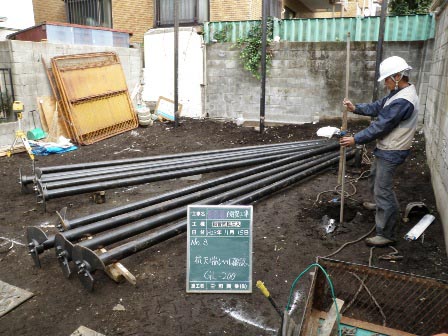

 101.6㎜の鋼管杭です。
 長さは5mです。
 まずは最初の杭打ちです。
 徐々に圧入されていきます。
 5mまで圧入されました。

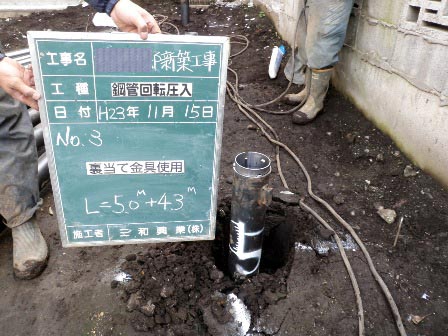

 杭長は9.3mですが搬入が無理なの
 で5mの杭に4.3mの杭を継ぎます。

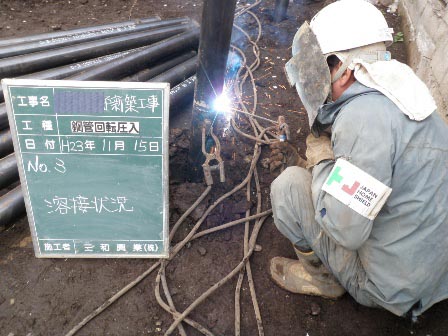

 5mと4.3mの杭を溶接します。
 9.3mの1本の杭になりました。

  再び圧入を開始します。<
  どんどん打ちこまれていきます。
 もう少し!!

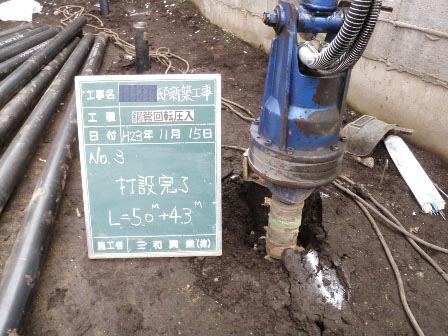

 打ち込み(圧入)が完了しました。
 杭の上部の高さの確認です。

 26本の杭が1日で打ち込みが
 完了しました。
 この上に鉄筋コンクリートの基礎
 が載ります。

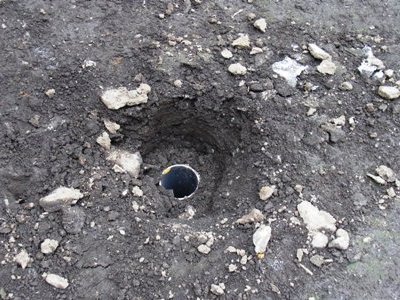

 こんな状態で地面から杭が覗い
 ています。
 蓋をしてコンクリートなどが中に
  入らぬようにします。

by matubaranoie | 2011-11-15 19:18 | 地盤改良工事
